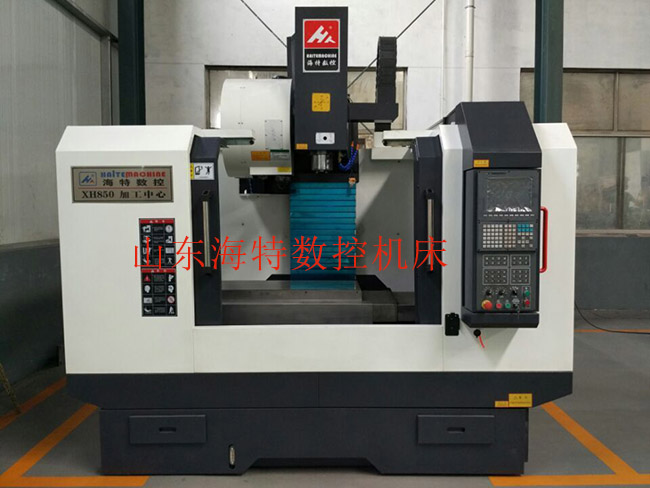

XH850硬規加工中心設計：
X、Y、Z軸進給均采用硬軌道設計，其中Y向導軌為四軌道（含輔助導軌）機床導軌三軸導軌滑動面均經高頻淬火處理，再經精研磨，皆配合氟素樹脂TURCITEB并使每一處貼面均受完全潤滑，大大增加了機床導軌的使用壽命同時也增加了機床精度的穩定性。
XH850硬規加工中心技術參數：
| 機型 | XH850 |
| X坐標行程 (mm) | 800 |
| Y坐標行程 (mm) | 500 |
| Z坐標行程 (mm) | 500 |
| 工作臺規格（長×寬） (mm) | 1000×500 |
| 工作臺*大載重 | 500 |
| 主軸中心線到立柱正面導軌距離 | 575 |
| 主軸端面至工作臺上平面距離 | 120～620 |
| X、Y、Z切削進給量(mm/min) | 1-4000 |
| X、Y、Z快速進給速度(m/min) | 16 |
| 主軸轉速范圍 (r/min) | 50～8000 |
| 主軸錐孔 | BT40/BT50 |
| 主軸電機 | 7.5/11 |
| X、Y、Z伺服電機 | 2.3/2.3/2.3 |
| 工作臺T型槽槽數×槽寬×槽距 | 5/18/100 |
| 重復定位精度(300mm) | ± 0.005 |
| 定位精度 (300mm) | ±0.0075 |
| 使用源氣壓力(MPa) | 0.6-0.8 |
| 機床輪廓（L×W×H）(mm) | 2950*2200 |
| 機床重量 (kg) | 5800 |
XH850硬規加工中心配置：
國產/臺灣新代/日本發那科
1.臺灣 主軸(皮帶式傳動)
2.臺灣 絲桿 (C3級)
3.硬軌：Y向4軌，滑動面貼塑(硬度55°以上)
4.硬軌(可重切削)
5.德國FAG/日本NSK軸承 (P4級)
6.臺灣圓盤刀庫 (容量24T)
7.電器箱冷熱交換器
8.自動潤滑系統
9.冷卻水泵
11.XYZ三軸護罩
12.工件冷卻兩水一氣
13.三色警示燈
14.地基螺絲及墊塊
15.操作機維護使用手冊
16.RS232、CF卡與USB接口
17. 立體封閉式防護
可根據客戶要求專業設計開發，產品的配置不同價格也不同，請買前咨詢好 確定是要硬軌還是線軌，對系統的要求， 對刀庫的要求是否要求主軸中心出水，排削器，主軸油冷機等!
