西門子840D龍門加工中心加工精度及光潔度超差問

發布時間:2016-08-29點擊次數:
  西門子840D龍門加工中心加工自動編程序時,出現機床抖動、加工精度及光潔度超差問題。處理步驟如下:
  1、拆除X/Y/Z軸防護,檢查各軸絲桿及軸承,導軌潤滑情況。
  2、用戶千分尺檢查各軸在光柵尺反饋、電機編碼器反饋情況下的反向間隙。
  在光柵尺反饋時,X/Y/Z軸反向間隙均為0,在電機編碼器反饋時,X/Y/Z軸反向間隙均不超過0.01MM。
  3、進行驅動優化:
  在沒有優化前,用R100MM、F3000的圓度檢測,發現半徑有0.032MM的誤差,同時在0度和180度處有尖角(突起)。
  修改X軸的MD32520,由30改為50,再用R100MM、F3000的圓度檢測,發現半徑有0.017MM的誤差,同時在0度和180度處有尖角(突起)減小。
 ?。?、試加工用戶自動編程的程序,在加工過程中機床抖動,加工光潔度差,結果如下圖:

  分別對X/Y/Z軸進行JERK優化:
  *后結果:
  X/Y/Z軸MD32400:0改為1
  X/Y/Z軸MD32420:0改為1
  X/Y/Z軸MD32430:1000改為30
  X/Y/Z軸MD32431:10000改為10
  X/Y/Z軸MD32432:10000改為10
  X/Y/Z軸MD32300:0.5改為0.8
  同時,在用戶加工程序里將G64改為G642。

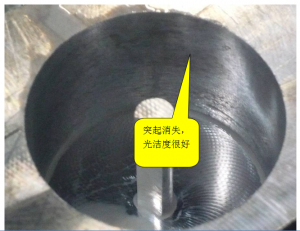

  *后加工結果如下圖示:
  用戶檢測結果,圓度半徑和光潔度均符合要求。

  建議,針對所有用于模具加工的機床,一定要進行加加度(JERK)優化,出廠時增加用自動編程加工程序檢測,目的在于檢驗機床優化情況。對于西門子840D/840DSL模具加工用戶,一定要增加“COMPCAD”選項功能。
