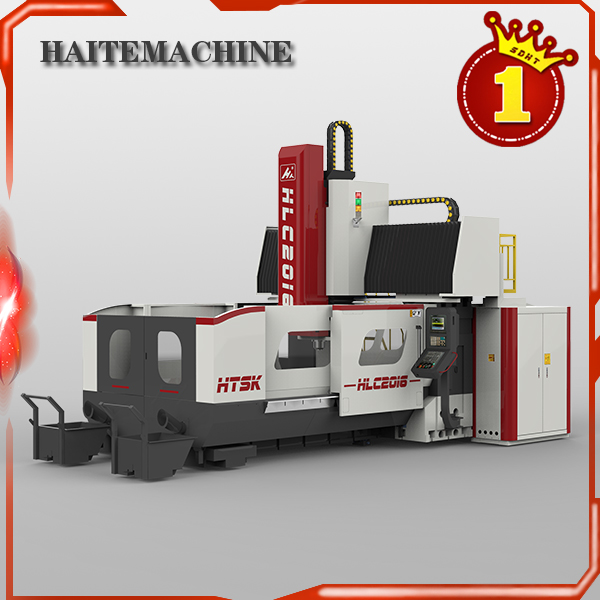

什么是龍門式加工中心
龍門式加工中心是指主軸軸線與工作臺垂直設置的加工中心，龍門加工中心的龍門架由兩個立柱、橫梁、滑鞍等部件組成，龍門加工中心根據龍門架可為定梁式、動梁式和動柱式龍門加工中心。頂梁式龍門加工中心的橫梁固定，工作臺移動；動梁式龍門加工中心的橫梁上下移動，工作臺誠前后移動；動柱式龍門加工中心工作臺固定，龍門架移動.
龍門式加工中心用途
主要應用于重工業行業，比如飛機、汽車、船舶等重型行業中，主要加工大型復雜形狀的工件，比如加工飛機的梁、框以及大型機械上的某些零件等。總而言之龍門加工中心是為了加工大型復雜零件而設計的一款大型機床，適用于各個行業中，特別是大型零件行業。
龍門式加工中心結構
1.龍門機體采用獨創的三維變徑結構設計，經有限元分析，使機體結構得到大程度的優化，確保機體穩定可靠，又能防止機體變形，從而提高機床使用壽命。
2.龍門底座采用蜂窩交錯式加強筋設計，全系龍門機床的底座寬度都保持與工作臺寬度一致，使其結構*加穩定。
3.龍門立柱采用45°抗沖擊設計，立柱與底座的連接部位，采用了45°的斜跨，既增加了底座與立柱的連接強度，又增加了機床在強力切削時的剛性。
4.龍門橫梁采用我們獨創的“駝背”式立柱設計，能有效的防止龍門橫梁變形下垂。
5.龍門工作臺采用“蜂箱式”提高了工作臺厚度，增加了工作臺剛性，使之承載加大加穩。
6.龍門滑座為45°階梯斜軌設計，承載與導向的直線導軌不對稱排列使其分工各有不同，大程度減少Z軸重量對龍門橫梁的影響，有提高了整個Y軸的精度。
7.龍門滾珠絲杠為外循環插管式螺母為加長型設計，有效防止絲杠過長造成的下垂問題。滾珠絲杠兩端采用預配鎖緊螺母結構，有效的防止了鎖緊螺母的松動。
8.龍門外防護采用四開門設計（龍門加工中心三開門設計），兩側為推拉門，前后為貫通式對開門，極大方便客戶上下工件。龍門橫梁有樓梯式檢修平臺，大大方便對Z、Y軸的檢測維修及保養。
9.龍門X軸采用支撐式滑輪組內防護。有效的支撐了防護的重量，使防護在運動時，始終保持與導軌的平行，不易產生變形防水可靠性得到提高，壽命得到了提高。Y軸采用了全封閉耐腐蝕的風琴式防護，具有防護效果好封閉效果好等特點。
10.龍門采用我們獨創的主動式潤滑系統，由數控系統控制油泵出油，真正做到了按需出油，并且可以感知機床油路所產生的問題及時為客戶產生預警防止機床損壞。
