有部分用戶前期加工的產品不需要用到刀庫，那么在選購設備時，直接采購數控銑床就可以的。后期需要時再加裝刀庫，升級為加工中心。山東海特?cái)?shù)控機床公司生產的所有數控銑床全是預留了刀庫安裝位置，系統也是支持刀庫運作的。給用戶后期在加裝刀庫時提供了很大方便。下面我們來介紹下臺灣圣杰圓盤式刀庫的特點：

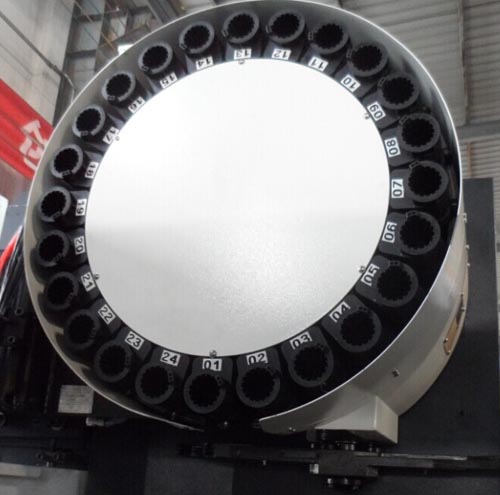

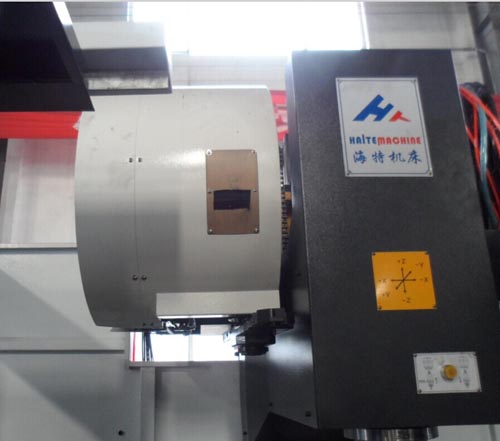

臺灣原裝"圣杰"圓盤式刀庫特點：
1. 新式復合材料刀套。高剛性，溫差變形優于鋁及ABS工程塑料。內孔為肋條支撐，可減少90%切屑附著。
2. 新型前置式刀桿拉頭固定座，以獨立鎖固刀套內，免舊式檢修不易及組裝不易之問題。
3. 優化刀套支撐，改善現有刀套摩擦支撐方式，*新設計各刀套獨立滾輪，擁有絕佳刀套支撐結構，具有持刀穩定、運轉安靜、及耐磨特性。
滾動支撐低阻抗可延長傳動元件壽命，鄰刀運轉時間<0.35秒，快于其他臺灣品牌刀庫。
4. 換刀臂使用CD550（抗拉60KG/MM*2）鑄造及一體加工成型，刀臂兩端中心距公差0.02mm以內，免除分離式刀爪之組裝誤差而影響主軸精度及壽命。
5. 傳動元件；使用圓柱凸輪傳動刀盤上之滾輪，運刀順暢，定位準確。模塊化設計，驅動馬達、近接開關、分度凸輪構成*佳傳動元件，檢修維護*容易。
6. 換刀機構；采用滾輪式凸輪機構換刀，運刀動作穩定快速T to T 可達1.5秒。
7. 倒刀機構；倍力連桿動作，輸出力量大，重刀（8KG）運刀穩定，100%防屑、免保養，氣壓缸檢修維護*容易。
8. 各組件均模塊化，布置合理，便于維護。
9. 分度機構之凸輪為特殊合金材質，在與CF軸承快速接觸時有吸震作用，因此可適應刀盤高速運轉。
a.鑄件加強肋骨承載、穩固刀庫。
b.刀庫本身以專利刀套提供耐磨損，高速運轉、低噪音、有效降低80%鐵屑附著，保護刀具本身7/24錐度及主軸壽命效能。
c.刀庫輕量化 40#20T: 278KG 40#24T: 280KG，可減輕對機床立柱承載，長時間使用保持機床精度，零件結構方便安裝檢修。
d. 規格 30# 40# 50# 16T；20T；24T； 30T
